COPPUS轴流式排烟机

COPPUS VANO 175CV 250CV通风机

日期:2019-8-21 11:35:05 人气:3414

  • 品牌:COPPUS
  • 类别:VANO
  • 行业分类:密闭空间排风机
  • 电话:133-7212-5666
  • 产品描述:COPPUS品牌通风机VANO通风机型号为:175CV、250CV通风机性能参数.电话:133-7212-5666

简介:
COPPUS 通风设备在60多年前通过引入VANO彻底改变了空气流动设备。 VANO提供固定的导叶设计,可提供大量空气,同时保持静压,排出烟雾并输送新鲜空气,使其成为典型的密闭空间通风机。坚固耐用的高性能设计使VANO成为通风罐,工艺容器,罐车,检修孔和其他密闭空间的理想选择。

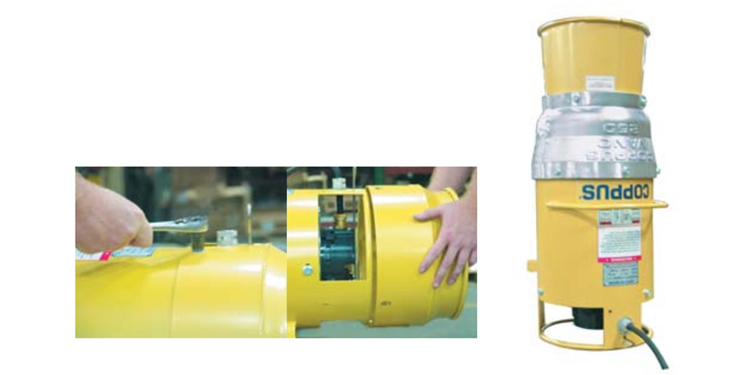

1、灵活性转换设计
只要简单地把进风套件卸除,即可以把VANO 175CV及250CV转换为垂直抽风状态。
2、本通风机,容量大,可有效提供新鲜空气以排出废气。坚固耐用,效能佳。
3、适用于油槽、加工槽、油罐车、人孔及其他有限空间通风换气。

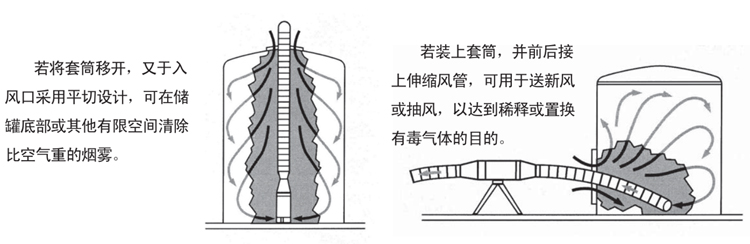

套筒的使用:

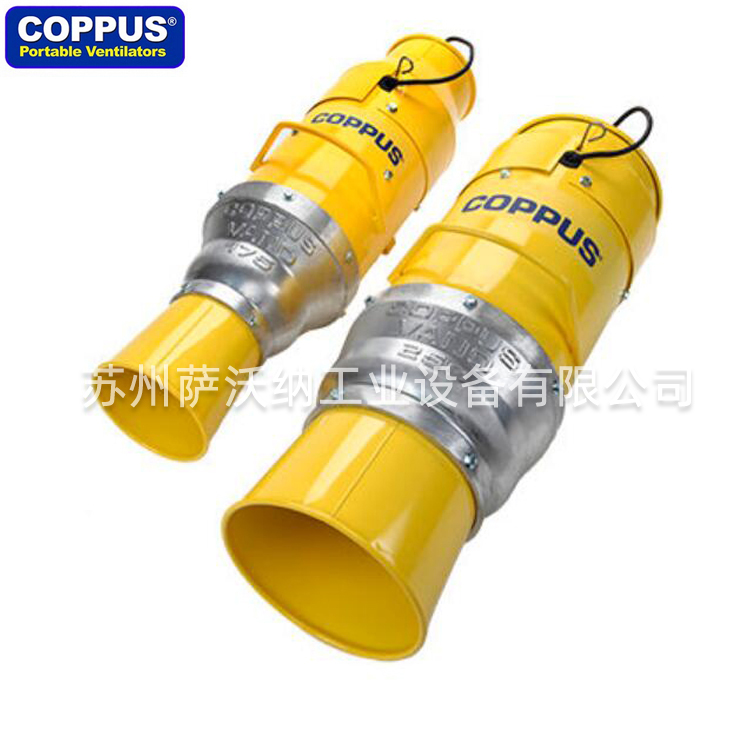

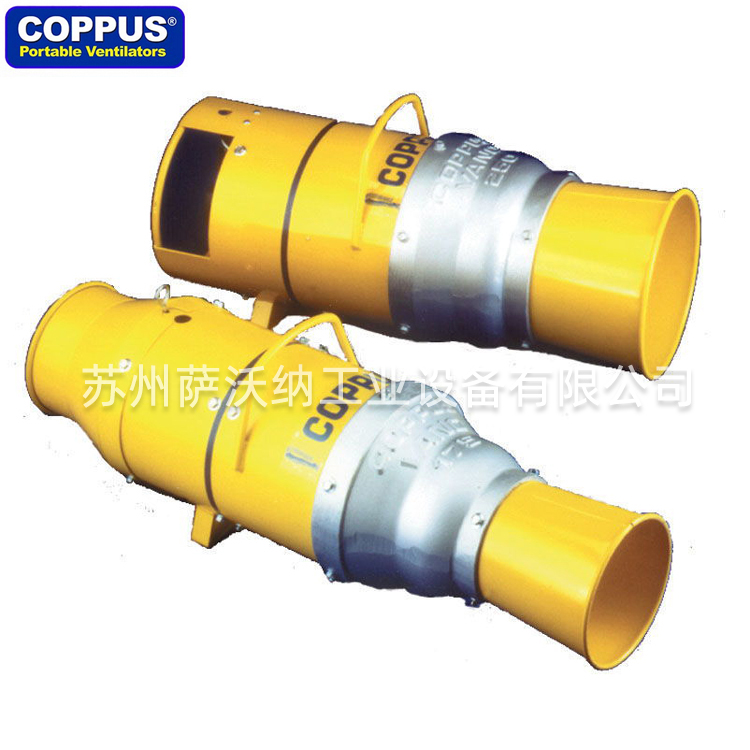

型式:
VANO 175CV:3/4HP, (2,116m3/hr)
VANO 250CV:1HP, (4,231 ma/hr)
特色:
•专利直式翼片设计,静压效能较好。
•前后出入口皆可安装风管。
•适用封闭式或防爆马达(电线、接合器、接线盒为EP选用配备)
•钢与铝两种材质外壳,包覆环氧基粉。
•防火花设计叶片。
•175CVX250CV可移式套筒设计,可转换接头,能接风管作通风用,亦可自储罐底部排烟使用。
•自动归零热过载保护装置为VANO175CV&250CV标准配备。
•可选用三脚架及手推车。
•噪声值90 dBA
•重型钢和铸铝结构
•珠状结构用于结构完整性
•耐腐蚀粉末涂料
•在平衡或接近平衡时提起手柄以便于提升
•镀镍钢导向叶片由铸铝外壳保护,可提高静压性能
•OSHA的安全屏幕;电镀钢
•可转换进气口设计用于从油箱底部排出烟气
•115V或230V(60 Hz),以及多个50 Hz电压选项
•所有型号均配有开关和15英尺(4.57米)电源线;插头115V完全封闭自动热过载保护危险场所(EP)电机符合NEC I类,I类,D组和II类,I类,E组,F&G规格
•92 dBA @ 5英尺(1.5米)

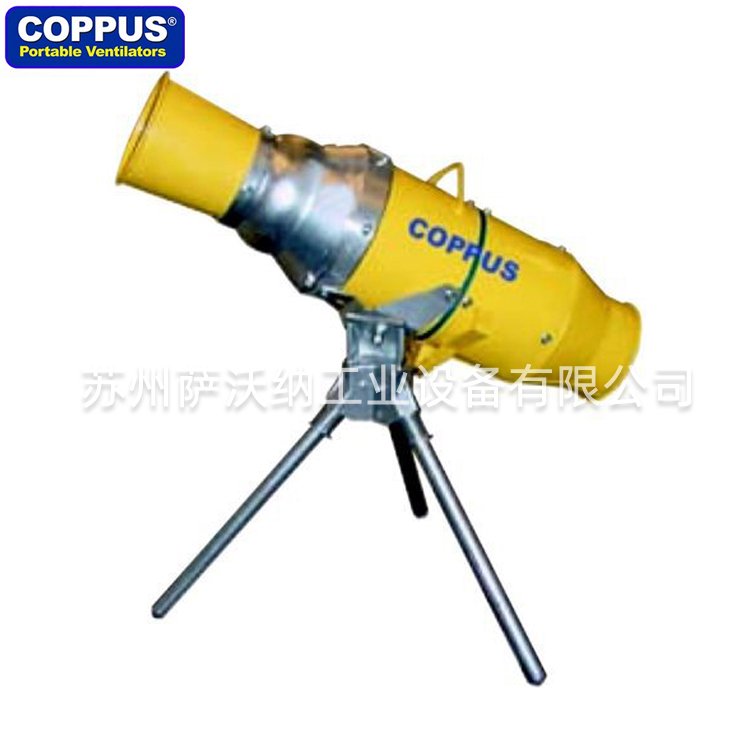

•三脚架可与任何VANO一起使用。将VANO提升至腰部高度,以符合人体工程学设计,并可更好地进入高架水箱开口;允许VANO定位在45度上下,并旋转360度。
•适用于任何VANO的运输车。推车便于运输和搬运VANO;无需抬起或搬运,可以在捆绑到推车时操作。

175CV特点和优势:
轻松将8“导管(203 mm)连接到进口和出口
玻璃纤维增强聚酯树脂,耐火花风扇叶片
电机 - 单速,3/4 HP,全封闭(TE)或防爆(EP)选项

250CV特点和优点:
轻松将12“导管(305 mm)连接到入口和出口
铸铝风扇叶片
电机 - 单速,1 HP,全封闭(TE)或防爆(EP)选项


性能 cfm(m3/hr):

Model

FREE AIR

0.5in.WG
13mm

0.75in.WG
19mm

1.0in.WG
25mm


cfm

m3/hr

cfm

m3/hr

cfm

m3/hr

cfm

m3/hr

175CV

1,245

2,116

1,121

1,904

1,062

1,805

1,021

1,739

250CV

2,490

4,231

2,175

3,695

2,058

3,498

1,909

3,244

风管的送风量cfm(m³/hr)(垂直走向):

Model

10ft
3.05m

20ft
6.10m

30ft
9.15m

50ft
15.25m


cfm

m3/hr

cfm

m3/hr

cfm

m3/hr

cfm

m3/hr

175CV

1,162

1,975

1,079

1,833

996

1,692

896

1,523

250CV

2,440

4,231

2,175

3,695

2,058

3,498

1,909

3,244

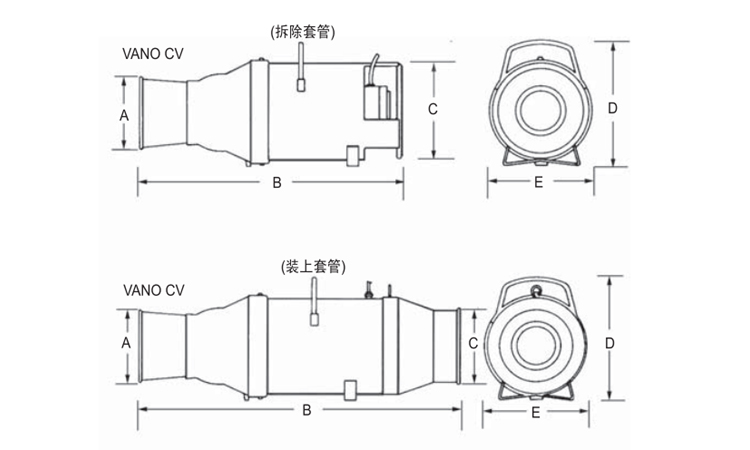

结构图:

结构参数表:

Model

(IN.mm)

(Ibs/kgs) WT

(IN.mm)
Duct


A

B

C

D

E



175CV
拆除套管

8.38
213

31.88
810

10.62
270

13.75
349

11.38
289

62
28


203

175CV
装上套管

8.38
213

38.88
988

8.38
213

13.75
349

11.38
289

73
33


203

250CV
拆除套管

12
305

33
838

12.25
311

15.62
397

13.25
337

86
39

12
305

250CV
装上套管

12
305

36
914

12
305

15.62
397

13.25
337

93
41

12
305

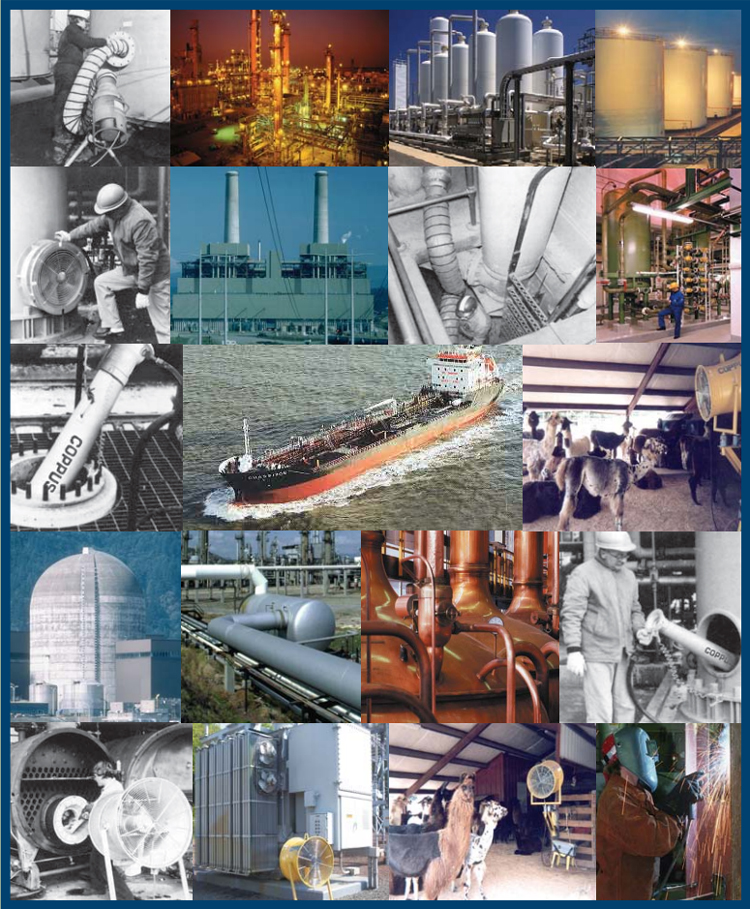

使用现场:

电力规格:
所有COPPUS VANO型号皆可搭配封闭(TE)或危险场所防爆(EP)马达,防爆等级为Class1,Division1, Group D, Class D, Division 1, Groups E,F,G。175CV与250CV型号包含自动重设及热过载保护。

Model

Voltage

Switches

Plug Type


Volts Ph Hz

TE

EP

TE

EP

175CV

220/1/50

内建

内建

可选

可选

250CV

220/1/50

外部

外部

可选

可选

噪声:
FREE AIR DECIBEL LEVEL
VANO 175CV90 dBA
VANO 250CV92 dBA

适用行业:
Coppus便携式散热降温鼓风机为各行业提供一个可靠安全的空气供应及交换系统,特别针对密闭空间操作中的工序及机械冷却及人员降温,以改善总体生产效率及操作安全。
喷涂和喷漆:干燥及固化,排烟、供应新鲜空气,保证舒适安全的工作环境;
钢厂高温操作车间:工序冷却、人员降温;
电力以及燃气应用:地下通风、设备冷却,排烟;
造纸厂:密闭空间通风,人员降温;
造船厂:定位焊接作业过程排烟,供应新鲜空气;
船舶:船舱换气;
炼油厂:设备冷却,密闭空间通风,人员降温;
化工厂:排烟、通风、人员降温;
食品加工处理:排烟、工序冷却;
发电:密闭空间通风、人员降温;
